多結晶ダイヤモンド

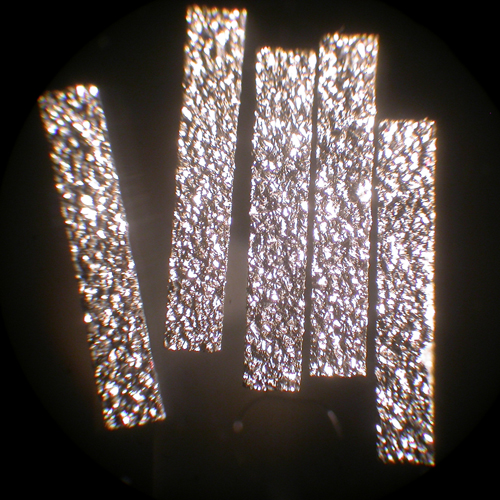

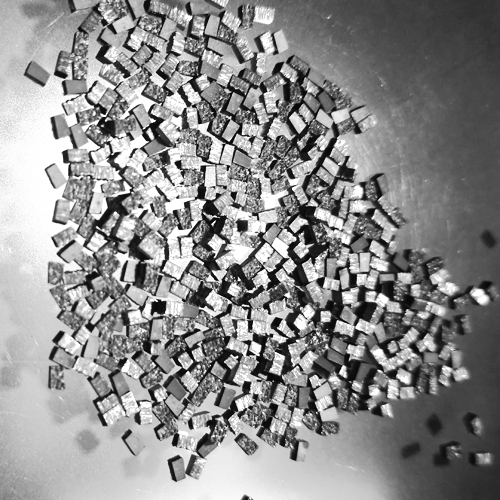

ドレッシング工具のブランク

CVD(Chemical Vapor Deposition )工業合成ダイヤモンドは化学気相堆積法によって成膜され、且つ多結晶構造でカラーは半透明の淺黄緑である。ダイヤモンドの硬度はすべての既知の物質の中で最高で、1.0x104KG/mm2に達することができその絶対硬度はコランダムの150倍で、石英の1150倍である;天然ダイヤモンドはサイズに制限されるので、硬度の一貫性が悪く、修整プロセスの不確実性をもたらしたが、CVD工業合成ダイヤモンドの力学の性質(図1参照)は天然ダイヤモンドとほぼ一致し、且つサイズは直径120mm、厚さ2.5mmまでになり、しかもお客様の要求によって切断、研磨、鏡面仕上げを行い、加工が易く、特に単点、マルチポイント修整笔、ローラ、ブレード及び砥石倣いの修整に適合する。
特点:高強度と多晶の特徴を有し、いかなる金属の接着剤を含まなく、めったに角欠けが発生するから、修整工具の寿命が長く、効率が高く、品質が安定している。

製品詳細パラメータ

天然ダイヤモンドとCVDダイヤモンド薄膜の力学性質の比較

力学性能

天然ダイヤモンド

CVDダイヤモンド膜

硬度/GPa

100

70-100

密度/(g/cm3)

3.515

2.8-3.5

融解点/℃

4000

4000近く

弾性率/Pa

1.04×1012

ヤング率/GPa

1200

1050

ポアソン比

0.2

熱衝撃係数/(W/m)

107

摩擦係数

0.08-0.1

破壊靭性MPa•m1/2

約3.4

1-8

引張り強度σb/GPa

約3

0.2-0.4

熱膨張係数/(×10-6/K)

1.0(300K)

1.0(300K)


2.7(500K)

2.7(500K)


4.4(1000K)

4.4(1000K)

(図 1)

製品パラメーターの対比を提供することができる。

パラメーター

CDE-2

CDE-1

CDB

CDA

ビッカース硬度(kg/mm²)

8000

8000

10000

10000

密度(g/cm³)

3.52

3.52

3.52

3.52

ヤング率(GPa)

850

850

1100

1100

熱伝導率(w/cm.k)

>8

>8

>15

>15

化学安定性

すべての酸とアルカリに溶ない

すべての酸とアルカリに溶ない

すべての酸とアルカリに溶ない

すべての酸とアルカリに溶ない

破壊硬度(MPa)

(厚さ0.5mm )

250-450

250-450

300-600

300-600

熱安定性

800℃

800℃

800℃

800℃

磨耗比(万)

10-20

20-35

35-55

55-85

(図2)
