尽管钻石具有无限魅力，但它们极少是***的。钻石的微小缺陷，对助理教授Nathalie de Leon来说，更加有吸引力。这些原子大小的缺陷在高分辨率成像技术和安全通信线路方面有着巨大的潜力。

    “从历史上看，人们称这些缺陷为“色心”，因为当你在钻石上照射光时，你会看到一束美丽的颜色出现，”电气工程系的莱昂说。 她想利用这些缺陷的特性来对分子和蛋白质进行成像。

    钻石是碳原子紧密结合的晶格。通过将其中一个碳原子释放出来并在其附近添加一个氮原子，研究人员可以创建一个被称为“氮空位色心”的缺陷。缺失碳原子周围的氮原子和悬空键在晶格的一个小区域内形成一种分子。钻石的这一区域就像沙漠中央的一片青翠绿洲，表现出与其他材料截然不同的特性。

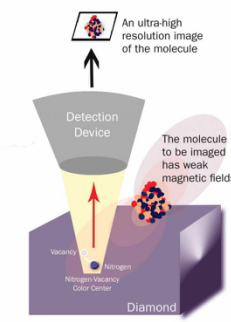

    德莱昂正在研究利用钻石表面附近的氮空位色心来捕捉分子图像。这种方法利用了被称为“自旋”的缺陷的特性，它类似于旋转顶部的动量。这些自旋与分子的磁场相互作用，磁场随分子的不同而变化。这些相互作用的信号可以被收集和处理，从而形成一幅空间分辨率非常高的图像——高到可以成像单个DNA分子。为此，从钻石表面发出的***信号必须是来自色心的信号。这将会是一项艰难的任务。因为当钻石暴露在空气中时，它的表面原子会附着在漂浮的分子上。

    所有这些额外的信号都会影响测量结果。事实上，当研究人员试图从初始抛光中去除不需要的缺陷时，他们无意中又产生了更多的缺陷，这些缺陷也需要去除。“你有老鼠的问题，所以你放猫，之后你有猫的问题，所以你放狗。它总是在继续，”德莱昂说。寻求改善金刚石表面的方法是一个持续不断的研究，德莱昂希望，化学处理和高纯度环境的结合可能会奏效。

    虽然这些色心***终可能成为生物应用的传感器，但它们也可以成为新的通信网络的基础--那些将使窃听变得不可能的网络。在量子通信系统中，如果不立即改变消息的状态，窃听者就无法读取消息，从而就暴露了试图窥探消息的企图。复制量子信息也是不可能的。

    德昂说，使信号足够强大以至于长距离传输，已经阻碍了量子技术的发展。她正在努力建立一个能够提升信号的“中继器”，并通过电缆将其转发到目的地。这将需要能够制造量子记忆的材料。材料将存储和恢复原始信号，以通过电缆推动信号。“我们正在寻找的是这个量子中继器的核心，”德莱昂说。 她的团队***近发现了候选人：在晶格中的两个孔之间徘徊的大型硅原子形式的钻石内部的缺陷。事实证明，这个缺陷具有非常好的电荷和光特性，这是一个良好的量子记忆所必需的两个成分。相比之下，这种缺陷也更能抵抗来自环境的电场的干扰。

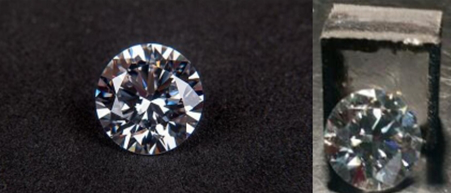

    随着CVD合成技术的提高，洛阳誉芯金刚石通过采用气体原料（氢气、甲烷）在低于1个气压，800-1200℃的温度下采用外延生长的方式获得完全透明无色大尺寸金刚石单晶，其成分、硬度、密度等与天然钻石基本一致，而价格远远低于天然钻石；与高温高压法（HTHP）不同，CVD人工成合技术不需要使用催化剂，杜绝了生产中形成的金属夹杂、裂隙、孔洞等。

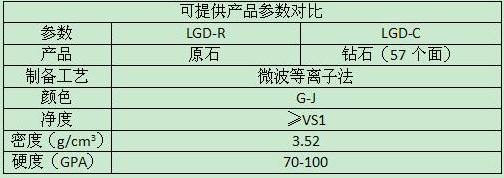

特点：打磨后的净度一般为VVS及以上级别，色度为D-J色。

可提供克拉级的钻石原胚。
