人造钻石磁场探测器效率提高千倍

作者: 发布时间:2017-11-15 浏览次数:2026
打印 收藏 关闭
字体【
视力保护色

   美国麻省理工大学(MIT)研究人员利用人造钻石中开发出新一代超灵敏磁场探测器,效率达到上一代探测器的近千倍。这将为医疗领域、材料成像、走私检查甚至地质勘探带来微型化的电池充电设备。


   据物理学家组织网日前报道,纯净钻石是完全由碳原子组成的晶格结构,不会与磁场相互作用。人造钻石中的瑕疵叫做氮晶格空位,是晶格中一个氮原子取代了碳原子形成的氮空位,空位中的电子能与磁场相互作用,对磁场极为敏感,一块只有拇指甲1/20大小的钻石芯片就含有万亿个氮空位,每个空位都能进行磁场检测。科学家希望以此为基础造出***便携的磁力计,问题是怎样把所有检测聚集起来。探测一个氮空位要用激光照射它,它吸收光子然后再发出光,再发射光的强度就携带了空位磁场状态的信息。

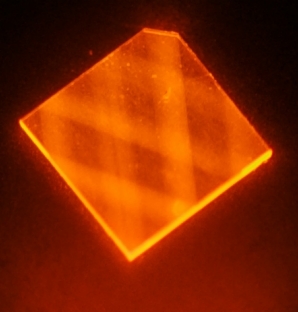

   要用这种芯片做精准测量,需要收集尽可能多的光子。论文***作者、研究生汉娜·克莱文森说,“在以往实验中,通常是直接用激光激发芯片表面的氮空位。这样只能吸收一小部分光,大部分光都通过了钻石。而我们给钻石增加了棱面,使激光在钻石内耦合在一起,所有入射光都能被吸收利用。”

   研究人员计算了激光入射晶体的角度,使激光能从各棱面反射,就像台球桌上的撞球,不知疲倦地在晶体各面轮番反弹,直到它所有的能量被吸收殆尽。“通过的总路径加起来接近1米。”MIT贾米森职业培训中心电工与计算机科学副教授德克·英格伦德说,“就像你把一个1米长的钻石传感器仅缠到几毫米内。”因此,芯片的泵浦激光能效达到了以往的近千倍。“我们能利用几乎所有的泵浦光检测几乎所有的氮空位。”


   随着CVD合成技术的提高,洛阳誉芯金刚石通过采用气体原料(氢气、甲烷)在低于1个气压,800-1200℃的温度下采用外延生长的方式获得完全透明无色大尺寸金刚石单晶,其成分、硬度、密度等与天然钻石基本一致,而价格远远低于天然钻石;与高温高压法(HTHP)不同,CVD人工成合技术不需要使用催化剂,杜绝了生产中形成的金属夹杂、裂隙、孔洞等。

特点:打磨后的净度一般为VVS及以上级别,色度为D-J色。

可提供克拉级的钻石原胚。
