Поликристаллических aлмазная
Теплоотвод лист

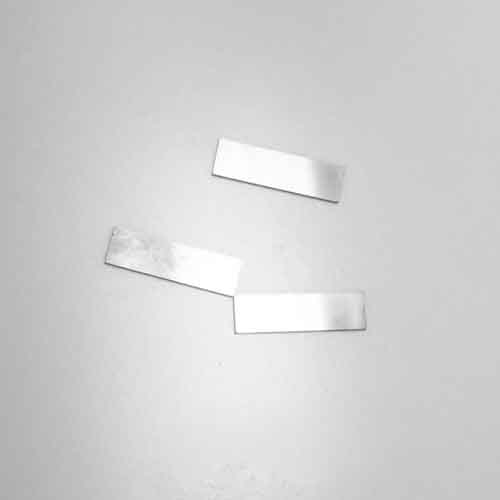

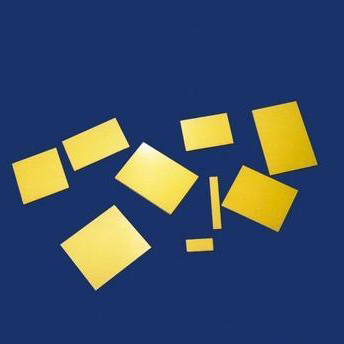

Алмазная CVD-пленка выращена методом химического осаждения из парового фазы (Chemical Vapor Deposition). Максимальная теплопроводность алмаза при комнатной температуре достигает 22W/(cm·K), в 5 раз выше, чем теплопроводность меди, в 6 раз выше, чем теплопроводность нитрида алюминия, в 7 раз выше, чем теплопроводность оксида бериллия, может передавать тепло, вырабатываемое электронными приборами. Алмаз является типичным изолятором, удельное сопротивление которого составляет 1016Ω. Таким образом, алмаз является самым идеальным теплопоглощающим материалом.
В основном используется для мощного диода, мощного светодиода (LED), радиочастотного транзистора, мощного и высокочастотного электронного (оптоэлектронного) прибора, теплоотвода большой интегральной схемы мультичипного модуля, герметизации полупроводника и т.д.. С помощью теплоотвода из CVD-алмаза способность охлаждения интегрального чипа лазерного оборудования может увеличиваться на 30%-100%.

продукт параметр детали

характеристический параметр

твердость по Виккерсу

8000kg/mm2-1000kg/mm2

плотность

3.52cm³

напорная модуль

850GPa

коэффициент теплопроводности

1200W/mk--2000W/mk

химическая стабильность

нерастворимый во всех кислот и   щелочей

прочность на разрыв

350Mpa

коэффициент теплового расширения

1.0+/-0.1ppm/K(300K)

4.4+/-0.1ppm/K(1000K)

коэффициент Пуассона

0.1

 Доступные размеры:
 толщина толстой пленки:0.3-1.5mm
 толщина послеполировки:0.2-1.0mm
 Специальные размеры могут быть изготовлены в соответствии с требованиями заказчика。

главный теплоотводящий материал   и свойство

материал

свойство электричества

коэффициент теплопроводности/【W/(m.K)】

коэффициент теплового расширения/(10-6K-1)

плотность

/(g/cm3)

алмаз

изолятор

2000

0.8-1.0

3.52

Al

проводник

247

23

2.7

SiC/Al

проводник

170-220

6.2-7.3

3.0

B/Al

проводник

145

13-15

2.7

алмаз/Al

проводник

375-670

5.07-12.5

<3.5

Cu

проводник

398

17

8.9

Cu/Mo

проводник

170-210

5.7-6.0

9.4-10.01

Cu/W

проводник

150-205

6.5-8.3

15.7-17.6

графит/Cu

проводник

400

2.8-3.5

5.3

алмаз/Cu

проводник

400-600

6.0-6.5

5.0-5.5

Au

проводник

315

14

19.32

Mo

проводник

142

4.9

10.22

W

проводник

155

4.5

19.3

BeO

изолятор

260

6

3

AlN

изолятор

320

4.5

3.3

SiC

изолятор

270

3.7

3.3
