телефон:+86-0379-60853300
факс:+86-0379-64152661
почтовый индекс:471000
почтовый ящик:info@yuxindiamond.com
адрес:цзянси район, город лоян Пэнлай Лу лоян , национальный университет науки и техники парк № 2 - 3 - 1 508

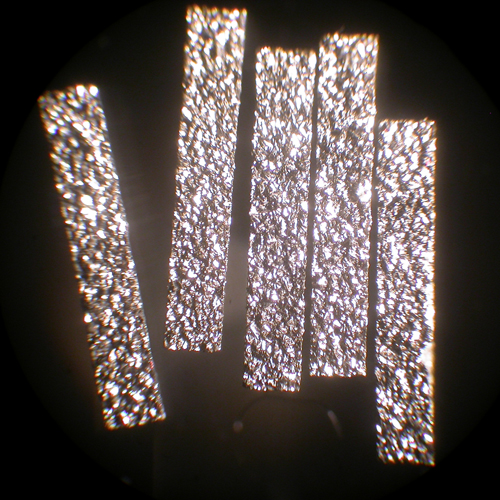

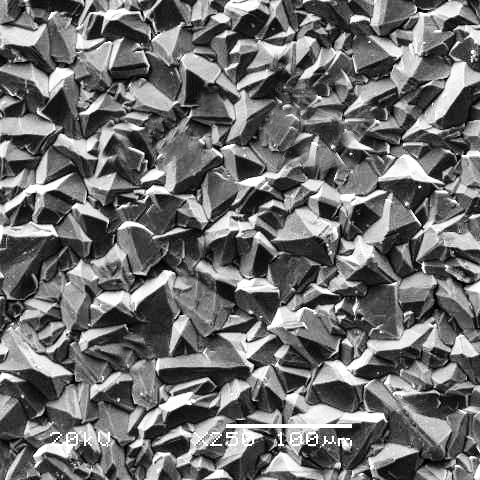

Технический искусственный CVD-алмаз, выращенный методом CVD(химического осаждения из парового фазы), является поликристаллическим и полупрозрачным светложелтым. Твердость алмаза является самой высокой из всех известных веществ и может достигать 1.0x104KG/mm2, его абсолютная твердость в 150 раз выше чем у корунда, в 1150 раз выше чем у кварца. Ограничение размеров и неравномерность твердости естественного алмаза приведет к неопределенности технологии правки, а механические свойства искусственного CVD-алмаза в основном являются одинаковыми с механическими свойствами естественного алмаза (см рисунок 1), и размер может быть сделан диаметром 120mm, толщиной 2.5 mm, также может быть вырезан, пришлифован и заполирован в соответствии с требованиями заказчика, особенно применяется к одноточечному, многоточечному инструменту для правки ролика, ножа и шлифовального круга.
Особенности: обладает высокой прочностью и поликристаллическими характеристиками, не содержит никакой металлической связки, у него редко происходит скол. Инструмент для правки обладает долгим сроком службы, высокой эффективностью и стабильным качеством.
Сравнение механических свойств естественного алмаза с CVD-алмазной пленкой | ||
Механические свойства | Естественный алмаз | Алмазная CVD-пленка |
Твердость/GPa | 100 | 70-100 |
Плотность (g/cm3) | 3.515 | 2.8-3.5 |
Точка плавления/℃ | 4000 | Почти 4000 |
Модуль упругости/ Pa | 1.04×1012 | |
Модуль Юнга/GPa | 1200 | 1050 |
Коэффициент Пуассона | 0.2 | |
Коэффициент теплового удара (W/m) | 107 | |
Коэффициент трения | 0.08-0.1 | |
Вязкость разрушения MPa•m1/2 | Около 3.4 | 1-8 |
Прочность при растяжении σb/GPa | Около 3 | 0.2-0.4 |
Коэффициент теплового расширения/(×10-6/K) | 1.0(300K) | 1.0(300K) |
2.7(500K) | 2.7(500K) | |
4.4(1000K) | 4.4(1000K) |
(Рисунок 1)

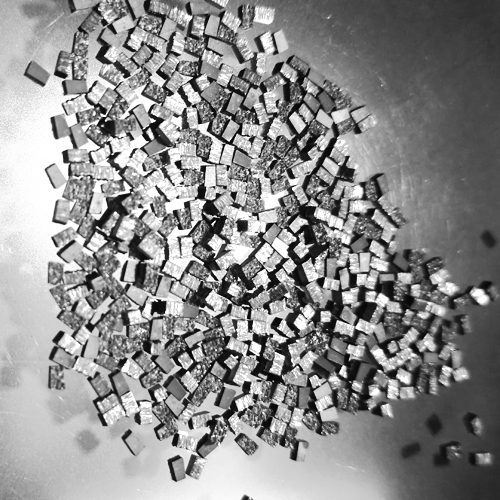

Сравнение параметров поставляемых продуктов | ||||
Параметры | CDE-2 | CDE-1 | CDB | CDA |
Твердость по Викерсу(kg/mm²) | 8000 | 8000 | 10000 | 10000 |
Плотность (g/cm³) | 3.52 | 3.52 | 3.52 | 3.52 |
Модуль Юнга (GPa) | 850 | 850 | 1100 | 1100 |
Теплопроводность (w/cm.k) | >8 | >8 | >15 | >15 |
Химическая стабильность | Нерастворимые во всех кислотах и щелочах | Нерастворимые во всех кислотах и щелочах | Нерастворимые во всех кислотах и щелочах | Нерастворимые во всех кислотах и щелочах |
Твердость разрушения (MPa) (Толщина 0,5 mm) | 250-450 | 250-450 | 300-600 | 300-600 |
Термическая стабильность | 800℃ | 800℃ | 800℃ | 800℃ |
Коэффициент износа | 10-20 | 20-35 | 35-55 | 55-85 |
(Рисунок 2)
