联系电话：+86-0379-64323723
联系电话：+86-0379-60853300
邮政编码：471000
邮箱：info@yuxindiamond.com
地址：河南省洛阳市涧西区蓬莱路洛阳国家大学科技园毕昇园1号楼105室

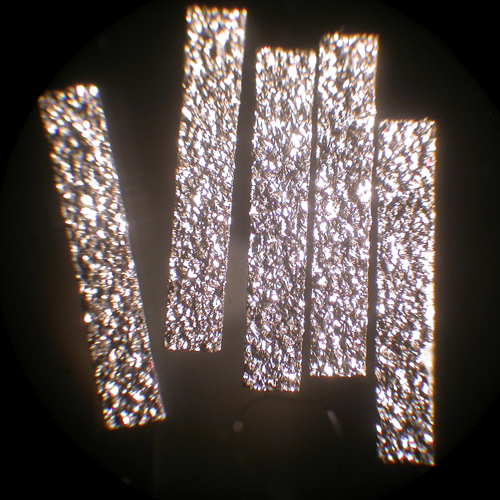

CVD(Chemical Vapor Deposition
)工业人造金刚石，采用化学气相沉积法制造，多晶结构,颜色为半透明的浅黄绿色。金刚石的硬度是所有己知物质中***高的，可达到
1.0x104KG/mm2,它的绝对硬度是刚玉的150倍，是石英的1150倍；由于天然金刚石尺寸***，且硬度一致性差，造成修整工艺的不确定性，而
CVD工业人造金刚石的力学性质（见图1）与天然金刚石基本一致，且尺寸可以做到直径120mm,厚度2.5mm，并可按照客户要求进行切割，研磨，镜面
抛光，易于加工，特别适合单点、多点修整笔，滚轮修整，刀片修整，及砂轮仿形修整。
特点：具有高强度和多晶特点，不含任何金属结合剂，极少发生崩角，修整工具寿命长，效率高，质量稳定。
产品详情参数
天然金刚石与CVD金刚石薄膜的力学性质比较 | ||
力学性能 | 天然金刚石 | CVD金刚石薄膜 |
硬度/GPa | 100 | 70-100 |
密度/（g/cm3） | 3.515 | 2.8-3.5 |
熔点/℃ | 4000 | 接近4000 |
弹性模量/ Pa | 1.04×1012 | |
杨氏模量/GPa | 1200 | 1050 |
泊松比 | 0.2 | |
热冲击系数/(W/m) | 107 | |
摩擦系数 | 0.08-0.1 | |
断裂韧性MPa•m1/2 | 约3.4 | 1-8 |
拉伸强度σb/GPa | 约3 | 0.2-0.4 |
热膨胀系数/(×10-6/K) | 1.0（300K） | 1.0（300K） |
2.7（500K） | 2.7（500K） | |
4.4（1000K） | 4.4（1000K） | |
（图1）
可提供产品参数对比 | ||||
参数 | CDE-1 | CDE-2 | CDB | CDA |
维氏硬度(kg/mm²) | 8000 | 8000 | 10000 | 10000 |
密度(g/cm³) | 3.52 | 3.52 | 3.52 | 3.52 |
杨氏模量(GPa) | 850 | 850 | 1100 | 1100 |
热导率(w/cm.k) | ＞8 | ＞8 | ＞15 | ＞15 |
化学稳定性 | 不溶于所有酸和碱 | 不溶于所有酸和碱 | 不溶于所有酸和碱 | 不溶于所有酸和碱 |
断裂硬度(MPa) (厚度0.5mm ) | 250-450 | 250-450 | 300-600 | 300-600 |
热稳定性 | 800℃ | 800℃ | 800℃ | 800℃ |
磨耗比（万） | 10-20 | 20-35 | 35-55 | 55-85 |
（图2）
